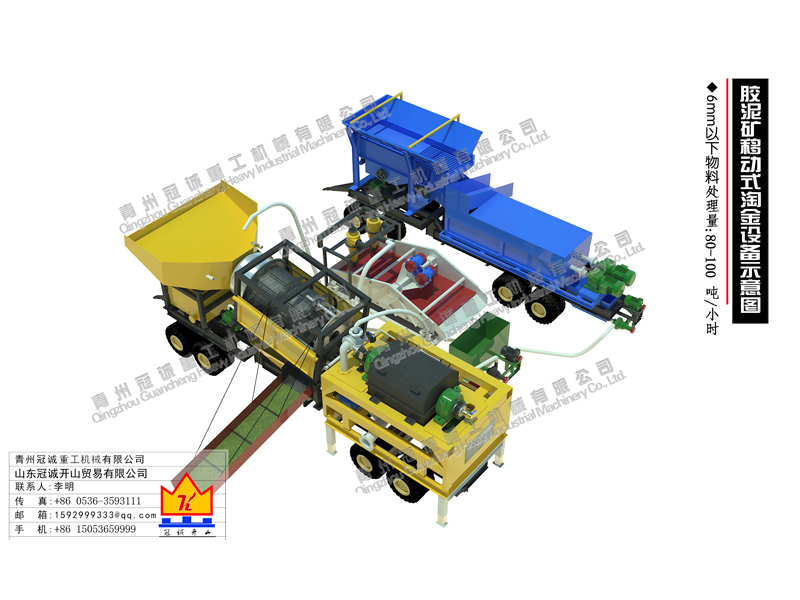

胶泥矿移动式选金设备

产品介绍:

本套设备为一体式胶泥矿移动式选金设备,6mm以下物料处理量80-100吨/时,对于金矿中的颗粒金(包含肉眼看不到的粉末金)、片状金等有着极高的回收率,本套移动淘金车结构设计紧凑、故障率低
现在咨询设备
拨打热线立享优惠 15053659999 15653473333
  • 产品介绍
  • 产品图片
  • 客户现场
  • 设备优点
  • 技术参数

产品介绍

【胶泥矿移动式选金设备简介】

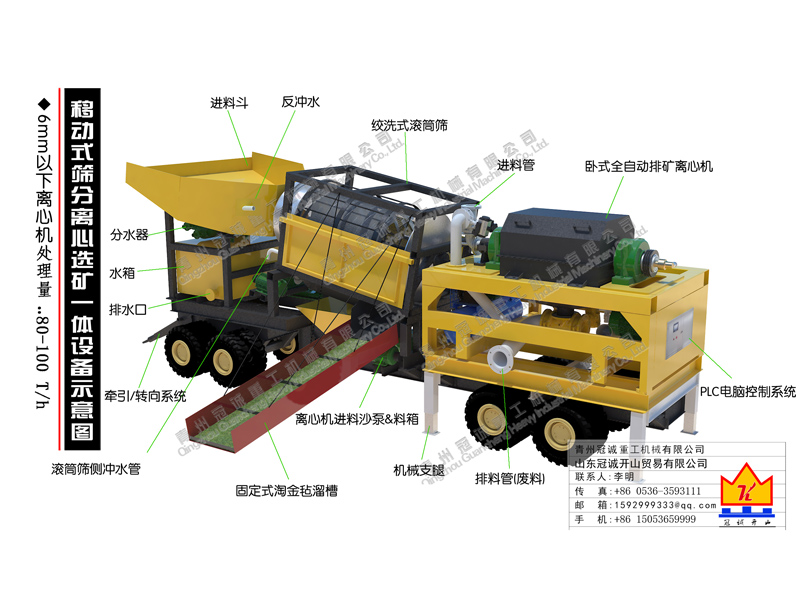

本套设备为一体式胶泥矿移动式选金设备,6mm以下物料处理量80-100吨/时,对于金矿中的颗粒金(包含肉眼看不到的粉末金)、片状金等有着极高的回收率,本套移动淘金车结构设计紧凑、故障率低,其结构如下:
1、进料系统
进料斗进料采用高压水反冲系统,可以保证均匀进料;
2、筛分系统
滚筒筛动力采用链条驱动设计,动能传递均匀、传递效率高,可以有效节省用电量;
内层筛采用冲孔工艺制作,内含多条铰刀从头部覆盖至尾部,能够对物料进行充分绞洗脱泥,极大的提高了筛分效率;
滚筒筛供水系统采用中央供水+侧供水方式,中央供水定向直冲滚筒筛底部物料,侧供水负责冲洗外层筛网。

3、选金系统采用卧式全自动排矿离心机+固定式淘金毡溜槽进行选金,淘金毡采用进口日本三菱品牌,保证使用寿命与回收率;离心机采一台1200#卧式全自动排矿离心机,该机采用PLC电脑全自动控制,与立式离心机相比具有以下优势:


卧式全自动排矿离心机

立式手动排矿离心机

控制方式

PLC电脑全自动控制

人工手动控制

卸矿方式

自动

手动

转子结构

卧式(两端固定)

立式(下端固定)

稳定性

高(使用寿命高)

低(使用寿命低)

安装方式

不需要水平硬化基础

水平硬化基础

进料方式

沙泵(能控制进料浓度在30%)

高低落差自流(不能控制进料浓度)

回收率

90%以上

70%

应用于移动设备

型号

1200# 及以上(需要订制)

80#

4、供水系统

本机供水系统集成在进料斗底部,分为水箱与分水器两大部分,工作时只需要将进水管道连接至分水器即可开始正常工作。
5、移动系统
移动系统部件由底盘与牵引转向两大部件组成,底盘采用30#工字钢梁自主设计,保证车架强度,4轴16条900-2#轮胎,4条机械支腿支撑卧式全自动排矿离心机,可以原地180度转向,可以使用装载机等车辆进行牵引,轻松移动至工作场地。


产品图片

客户现场

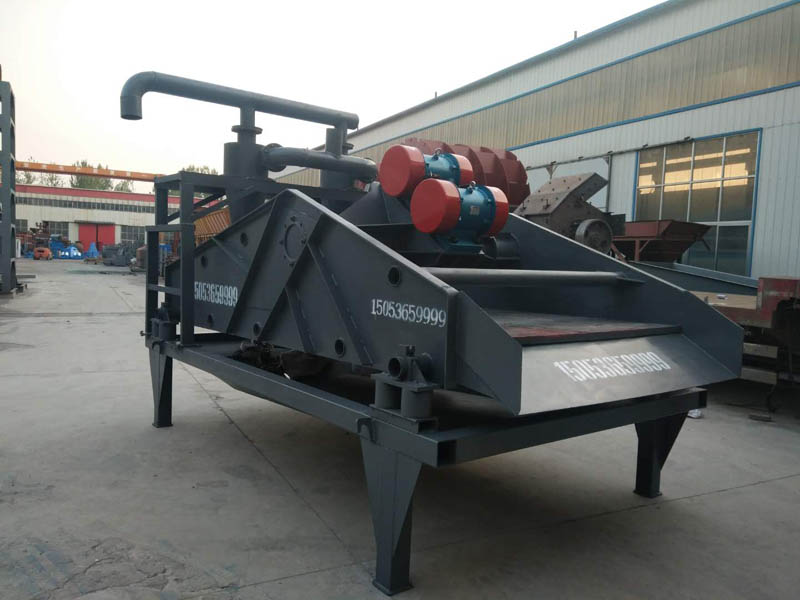

【振动式脱泥浆设备照片】

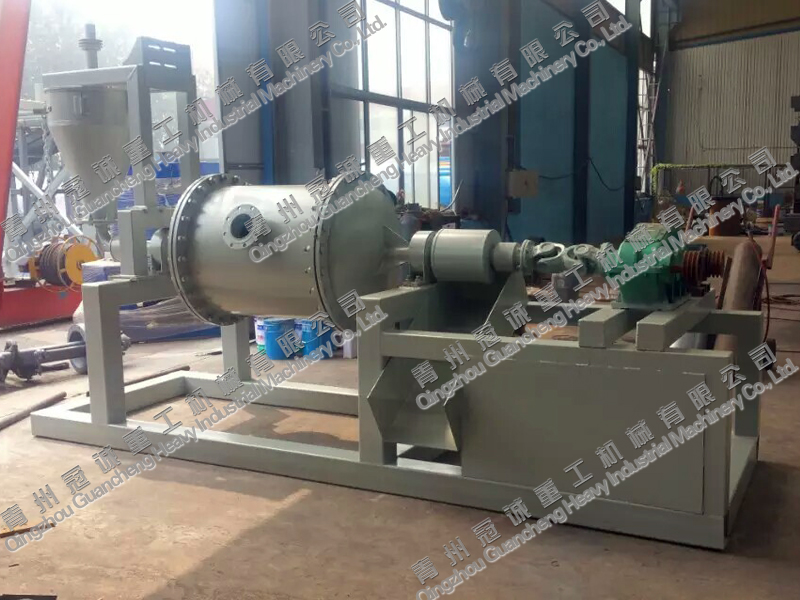

自动排矿混汞机



选矿离心机



设备优点

1、进料斗进料采用高压水反冲系统,可以保证均匀进料;
2、滚筒筛动力采用链条驱动设计,动能传递均匀、传递效率高,可以有效节省用电量;内层筛采用冲孔工艺制作,内含多条铰刀从头部覆盖至尾部,能够对物料进行充分绞洗脱泥,极大的提高了筛分效率;
滚筒筛供水系统采用中央供水+侧供水方式,中央供水定向直冲滚筒筛底部物料,侧供水负责冲洗外层筛网。

3、选金系统采用卧式全自动排矿离心机+固定式淘金毡溜槽进行选金,淘金毡采用进口日本三菱品牌,保证使用寿命与回收率;离心机采一台1200#卧式全自动排矿离心机,该机采用PLC电脑全自动控制

技术参数

名称
Production

规格参数
Specification

数量
Quantity

功率
Power

价格
RMB

备注
Remark

移动式筛分离心选矿一体设备

进料斗:3.4*2.85m
滚筒筛:内径1.3米,外径1.6米,净筛网长度1.8米,内含多条铰刀,链条驱动
离心机:1200#卧式全自动排矿
底盘长度:9.9m
轮胎:4轴16条轮胎 900-2#
沙泵&料箱:4寸
离心水泵:18.5KW 1台
分水器:带阀门

1套

58.5


含机器本身使用管道,不含外部水源至机器管道

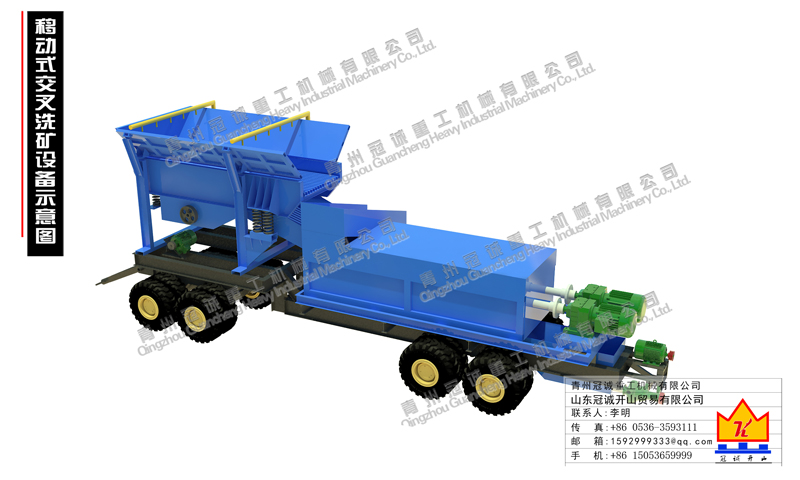

移动式交叉洗矿机

振动给料机:3896# 15KW
脱泥浆设备:4200*1500 22KW*2
6寸沙泵+30KW电机

1套

89



脱泥筛

筛板尺寸:2000*3850
旋流器:350# 1台
电机:3.2KW*2台
沙泵:4寸沙泵+15KW电机+泵箱

1套

21.4



水泵


1台

5.5



连续排矿混汞机

1000*1600

1台

5.5



汞膏分离心器


1台

-



蒸汞器


1台

-


赠送

熔金炉

内部元器件进口西门子 380V

1台

5.5



坩埚、金条模具


10套

-



配电柜


1套

-


含至设备电机线,不含电缆线

总功率



出厂价格

.00元(不含发电机组、税与运费)


【发电机组】


名称

规格参数

数量

单价

总价

备注

发电机组

200KW 康明斯

4台




出厂价格

.00元(不含税与运费)
