钽铌矿金银矿选矿生产线

产品介绍:

150-400TPH高岭土钽铌矿钨矿铅锌矿汞矿金银矿宝石矿等-移动式选矿方案技术参数&报价清单
现在咨询设备
拨打热线立享优惠 15053659999
  • 产品介绍
  • 产品图片
  • 客户现场
  • 设备优点
  • 技术参数

产品介绍

钽铌矿金银矿选矿生产线

选矿生产线

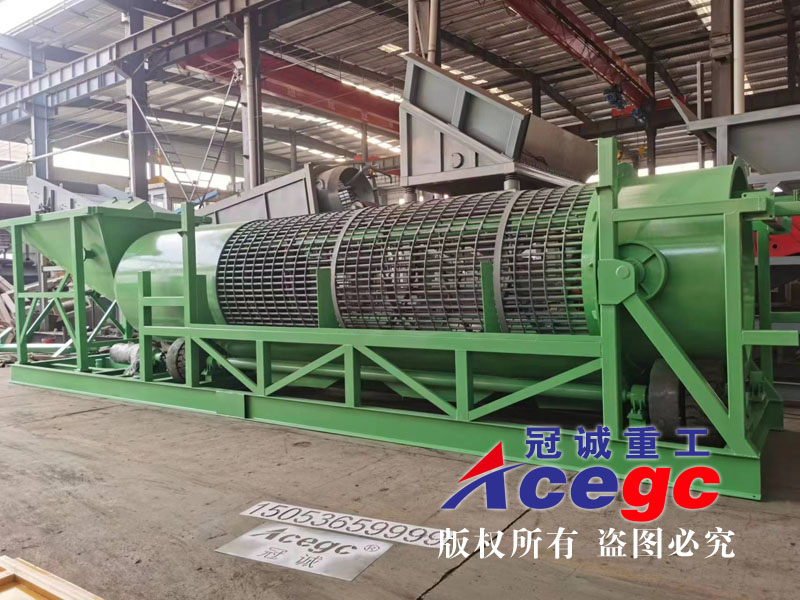

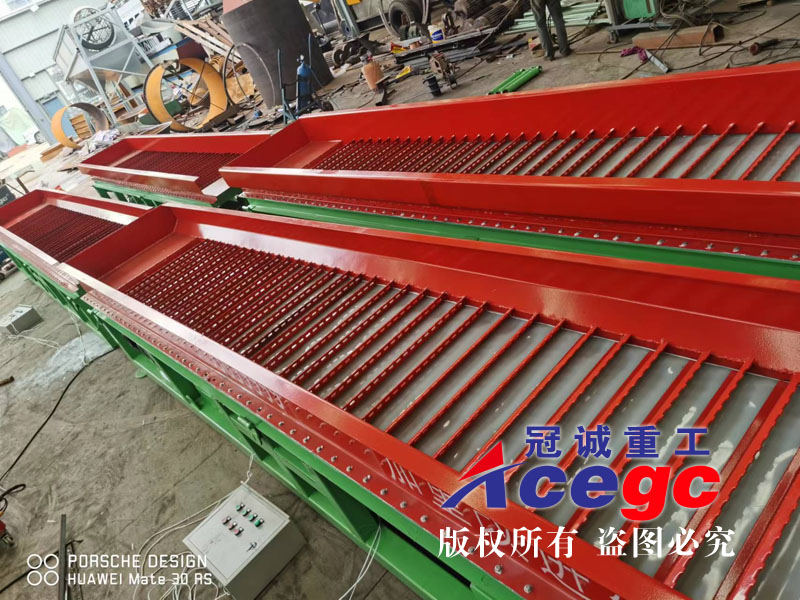

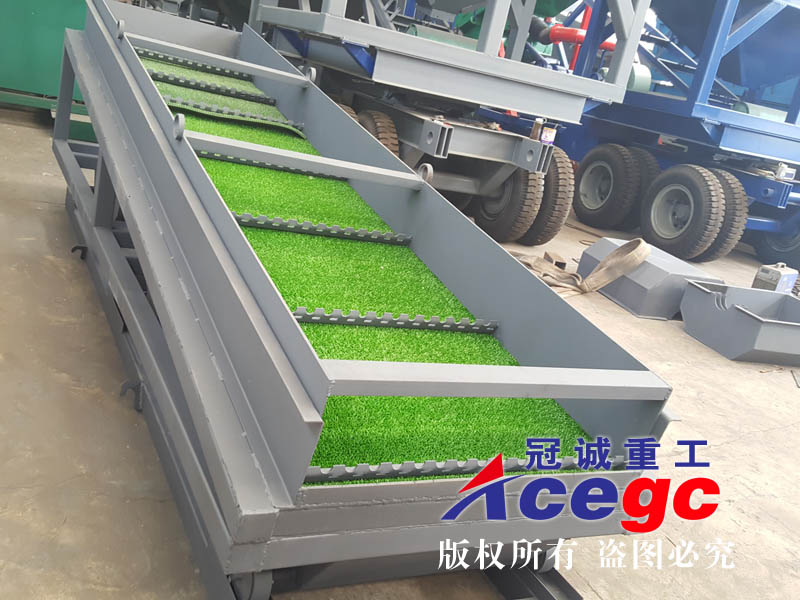

产品图片

钽铌矿金银矿选矿生产线

钽铌矿金银矿选矿生产线

钽铌矿金银矿选矿生产线

钽铌矿金银矿选矿生产线

客户现场

钽铌矿金银矿选矿生产线

钽铌矿金银矿选矿生产线


设备优点

卧式离心机与立式离心机对比
Comparison between horizontal centrifuge and vertical centrifuge


卧式全自动排矿离心机

立式手动排矿离心机

控制方式

PLC电脑全自动控制

人工手动控制

卸矿方式

自动

手动

转子结构

卧式(两端固定)

立式(下端固定)

稳定性

高(使用寿命高)

低(使用寿命低)

安装方式

不需要水平硬化基础

水平硬化基础

进料方式

沙泵(能控制进料浓度在30%)

高低落差自流(不能控制进料浓度)

回收率

90%以上

70%

应用于移动设备

最大型号

1200# 及以上(需要订制)

80#

技术参数

150-400TPH高岭土钽铌矿钨矿铅锌矿汞矿金银矿宝石矿等-移动式选矿方案技术参数&报价清单

名称
Production

规格
Specification

数量
Quantity

功率
Power

单价
Unit price

总价
Total price

备注
Remark

一号移动式交叉洗矿设备
No.1Mobile desliming machine

振动给料机(Vibrating Feeder)3896# 15KW
脱泥浆设备(Desliming machine):4200*1500 37KW*1台
6inch沙泵sand pump+30KW电机motor
底盘(Truck chasis)1套(set)

1套
(set)

82




二号移动式筛分脱泥设备
No.2Mobile trommel dewater machine

进料斗(Feed Hopper):3.4*2.85m
滚筒筛(Trommel screen):内径1米,外径1.3米,净筛网长度2.5米,内含多条铰刀,链条驱动
Inner dia.:1m,outer dia.:1.3m,screen mesh 2.5m,including reamers all over the trommel screen,driving with chain
底盘长度:约10m
Truck chasis:About 10m
轮胎:4轴16条轮胎 900-2#
Tyre:  4axle16 wheels900-2#
沙泵&料箱:6寸 +30KW电机
Sand pump#mineral box:6inch+30kw motor
离心水泵(Centrifugal pump)
:18.5KW 1台
分水器(Water segregator):带阀门 with valve
脱泥筛:筛板尺寸:2000*3850
Desliming screen:screen mesh:2000*3850
旋流器(Hydrocyclone)350# 2台
电机(Motor)3.2KW*2台
沙泵(Sand pump)4寸沙泵sand pump+15KW电机motor+泵箱mineral box
机械支腿:4条
Mechanical leg:4pcs

1套(set)

75.4



含机器本身使用管道,不含外部水源至机器管道
Including the water pipes of machine use,excluding the pipes to water resource


三号移动式离心选矿设备
No.3 mobile centrifgual separating car

1.底盘chassis:     四轴16条9.00-2#轮胎;
自制重型汽车底盘,采用56#\25#工字钢梁焊接
4 axle 16 tire 9.00-2     1套1set -        含牵引&转向系统
Including traction & steering system
2.离心机Centrifuge        规格:1200#卧式全自动排矿
Specifications:1200# horizontal fully automatic ore discharge
PLC电脑全自动控制
PLC computer automatic control
3.空气压缩机:3KW*1台
Air compressor: 3kw * 1 set
4.电机:18.5KW*1台Motor: 18.5kw * 1 set2台
5.液压系统Hydraulic system
液压站1台    1 hydraulic station
液压支腿8条  8 hydraulic Outriggers     1套

  1. 离心水泵Centrifugal pump

流量:200;扬程20米;6进5出输送距离200-300米
Flow: 200m3/h; conveying distance: 200-300m; lift: 20m
Inlet: 6 inches; outlet: 5 inches   1台
含进水管道12米(橡胶钢丝管),出水管道30米(消防水带),超出部分由配件选择。
The water inlet pipe is 12m (rubber steel pipe), and the outlet pipe is 30m (fire hose). The excess part is selected by accessories.

  1. 7寸沙泵7 inch sand pump       进料7寸;出料6寸

Feed 7 inches; discharge 6 inches
输送距离40-60米,扬程10米The conveying distance is 40-60m and the lift is 10m
流量Flow:360m3 /h
配带出料管道(橡胶钢丝管)30米
Equipped with discharge pipe (rubber steel pipe) 30m
8.料箱      板厚12mm;容积约5.7m3  1套
9.PLC控制柜Power Distribution Box     开关品牌:德力西
Switch brand: Delixi含至设备电机线,不含电缆线
Including motor line to equipment, excluding cable line

1套(set)

106.5




跳汰机

跳汰室形状:矩形
跳汰室面积:8m2
冲     程:M20、M25、M30
冲     次: 60-120次/分
给矿粒度:  小于10mm
补加水量:150-220立方/小时
补加水压力:不小于0.1Mpa
处理量: 10~25吨/h
电机功率: 5.5Kw×3台
外形尺寸:6024×2010×2610
重量: 5400KG
处理量有可能超出参数。
传动方式:叁传动。
排矿方式:筛下排矿。

1台(set)

16.5




跳汰机牵引雪橇式底座


1套

-




水泵
Water pump


1台(set)

7.5




柴油泵组
Diesel pump set

柴油机+6寸泵
Diesel engine+6 inch pump

1台(set)

-




配电柜
Electric box


1套(pcs)

-



含至设备电机线,不含电缆线
Including the eletric wire to machine,
Excluding the cable

总功率
Total power

约300KW

出厂价格

税前¥:元(不运费,税率13%
